TSWA型卧式多级离心泵

TSWA型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。联系电话：0577-67987292

说明书在线阅读多级泵实物图产品安装图纸

下一个产品：CDLF轻型不锈钢立式多级离心泵

上一个产品：QJ型深井不锈钢潜水泵

产品概述：

TSWA型卧式多级离心泵系列卧式、单吸多级、分段式结构，是新开发生产的节能系列产品。具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。卧式多级离心泵主要输送清水或物理化学性质类似于水的其他液体。产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

适用范围：

适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

产品特点：

信誉联盟 1、水力模型先进，效率高，性能范围广。

2、泵结构紧凑、布置合理、外形美观。

3、进出口径相同，便于管路连接。

4、泵运行平稳，噪音低，寿命长。

信誉联盟 5、密封可靠、无泄漏。

技术参数：

流量：18-155m3/h；

扬程：18-270m；

功率：2.2-180kw；

转速：1450r/min；

口径：φ50-φ150；

温度范围：0-+80℃；

工作压力：≤3.0Mpa。

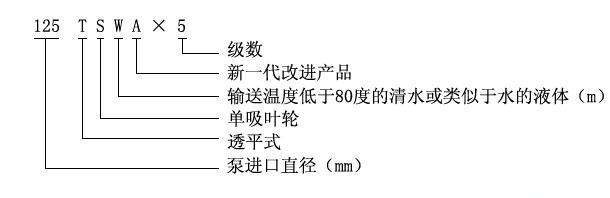

型号意义：

性能参数:

信誉联盟型号	信誉联盟级数	流量(m3/h)	扬程(m)	转速(r/min)	信誉联盟电机功率(kw)
信誉联盟 50TSWA	2	18	信誉联盟 18.4	1450	2.2
	信誉联盟 3	18	信誉联盟 27.6	1450	信誉联盟 3
	信誉联盟 4	信誉联盟 18	36.8	1450	4
	信誉联盟 5	18	信誉联盟 46	信誉联盟 1450	5.5
	信誉联盟 6	18	55.2	信誉联盟 1450	5.5
	7	信誉联盟 18	64.4	信誉联盟 1450	7.5
	8	18	73.6	信誉联盟 1450	7.5
	9	18	信誉联盟 82.8	1450	7.5
75TSWA	信誉联盟 2	信誉联盟 36	23	1450	5.5
	信誉联盟 3	36	34.5	1450	7.5
	信誉联盟 4	信誉联盟 36	46	1450	11
	信誉联盟 5	36	信誉联盟 57.5	信誉联盟 1450	11
	6	信誉联盟 36	69	1450	15
	7	36	80.5	1450	15
	8	36	信誉联盟 90	1450	信誉联盟 18.5
	9	36	103.5	信誉联盟 1450	信誉联盟 18.5
100TSWA	信誉联盟 2	信誉联盟 69	信誉联盟 31.2	1450	信誉联盟 11
	3	69	46.8	1450	15
	信誉联盟 4	69	信誉联盟 62.4	信誉联盟 1450	信誉联盟 22
	5	信誉联盟 69	78	1450	30
	6	69	信誉联盟 93.6	1450	30
	信誉联盟 7	69	109.2	1450	37
	信誉联盟 8	69	信誉联盟 124.8	信誉联盟 1450	45
	信誉联盟 9	信誉联盟 69	信誉联盟 140.4	1450	信誉联盟 45
125TSWA	信誉联盟 2	信誉联盟 90	43.2	1450,	信誉联盟 22
	信誉联盟 3	90	信誉联盟 64.8	信誉联盟 1450	信誉联盟 30
	4	90	信誉联盟 86.4	1450	45
	5	90	信誉联盟 108	信誉联盟 1450	信誉联盟 55
	信誉联盟 6	90	信誉联盟 129.6	1450	信誉联盟 75
	7	90	151.2	1450	信誉联盟 75
	信誉联盟 8	信誉联盟 90	172.8	1450	90
	信誉联盟 9	90	194.4	信誉联盟 1450	信誉联盟 90
信誉联盟 150TSWA	2	155	60	信誉联盟 1450	信誉联盟 45
	3	信誉联盟 155	90	信誉联盟 1450	75
	4	155	120	1450	信誉联盟 90
	信誉联盟 5	155	150	1450	信誉联盟 110
	6	信誉联盟 155	180	1450	135
	信誉联盟 7	信誉联盟 155	210	信誉联盟 1450	信誉联盟 155
	8	1, 55	240	信誉联盟 1450	180
	信誉联盟 9	155	270	信誉联盟 1450	180

故障及排除方法：

故障	原因	解决方式
1、泵不吸水，压力表指针剧烈摆动。	灌注引水不够，管路与仪表连接处漏气。	检修底阀是否漏水，在灌足引水，拧紧或修回漏气处。
2、水泵不出水，真空表表示高度真空。	底阀没有打开或已堵塞，吸水管路阻力太大，吸水高度过高。	检查底阀，更换水管，降低吸水高度。
3、压力表有压力，但仍不出水。	出水管阻力太大，旋转方向不对，叶轮堵塞，泵转速不足。	检查或缩短水管。检查电机，清除叶轮内的污物，增加泵转速。
4、流量低于设计要求。	水泵堵塞，密封环磨损过多，转速不足。	清洗水泵及管路，更换密封环，增加泵转速。
5、泵消耗功率过大。	填料压盖太紧，并发热，叶轮有磨损，泵流量增大。	调整填料压盖松紧程度，检查泵轴是否弯曲，更换叶轮，增加出水阻力，降低流量。
6、泵内声音反常，泵不出水。	吸水管阻力过大，吸入管路漏气，输送的液体温度过高。	检查吸入管和底阀，堵塞漏气处、减少吸水高度，降低水温。
7、水泵振动，轴承过热。	电机与泵不同心，轴承缺油或磨损。	调整电机轴与泵轴的同轴度，加油或更换轴承。
