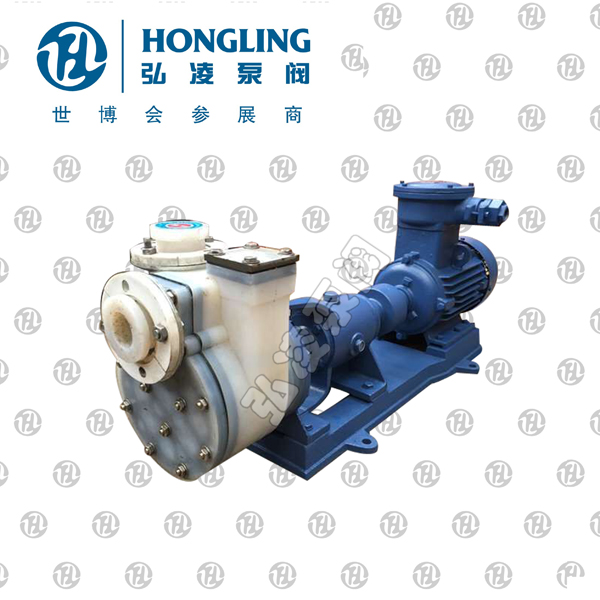

FZB型氟塑料化工自吸泵

实际使用显示，FZB型氟塑料合金自吸泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

说明书在线阅读化工泵实物图产品安装图纸

下一个产品：IR型耐腐蚀保温泵

上一个产品：没有了

产品简介：

FZB型氟塑料合金自吸化工泵是按国际标准并结合非金属泵的工艺设计制造。FZB型氟塑料合金自吸泵泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，FZB型氟塑料合金自吸泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

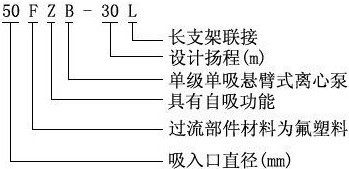

型号意义：

产品特点：

FZB型氟塑料自吸泵突出的特点就是具有自吸功能，可抽送低于泵安装位置以下的液体，且性能稳定，操作简单，只需在泵第一次使用前灌液后，第二次及以后使用则无需灌液，直接开机即可，自吸高度可根据介质密度在2至4米内确定，是替代体型笨重的液下泵的佳选择。
该泵采用目前为先进的外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。

技术参数：

信誉联盟流量：1.5～60m3/h；

扬程：15～50m；
转速：2900r/min；
功率：1.5～15KW；
进口直径：25～80mm；
适用温度：-20℃～120℃。

产品用途：

FZB型氟塑料自吸泵的过流部件全部采用氟塑料制造，且又具有自吸功能，因此，FZB自吸泵的用途极为广泛，如：将地下槽中的腐蚀性液体抽送至目标地点，将底端无出口的酸碱槽中的酸碱抽送到目标地点，或用于多个酸槽之间的循环，或用于卸酸等等。FZB型氟塑料自吸泵信誉联盟人性化的设计原理、卓越的工作性能，已成为越来越多的使用单位必不可少的泵设备之一。

结构图：

1	信誉联盟前盖	F46/HT200
信誉联盟 2	信誉联盟连接法兰	信誉联盟 F46/HT200
3	信誉联盟泵体	信誉联盟 F46/HT200
4	叶轮	信誉联盟氟塑料合金
信誉联盟 5	泵盖	氟塑料合金、HT200
信誉联盟 6	机械密封	信誉联盟四氟乙烯-氧化铝、碳化硅、硬质合金

性能参数：

型号	流量信誉联盟 (m3/h)	扬程 (m)	口径 (mm)		电机功率信誉联盟 (Kw)	自吸高度 (m)	转速信誉联盟（r/min)
25FZB-20	信誉联盟 1.5	23	信誉联盟 25	信誉联盟 25	1.5	3	2900
	信誉联盟 3.6	20
	4.5	信誉联盟 17
40FZB-20	信誉联盟 5	22	40	40	信誉联盟 3	信誉联盟 3	信誉联盟 2900
	8	20
	10	17
40FZB-30	5	33	40	40	信誉联盟 3	3	2900
	信誉联盟 8	信誉联盟 30
	10	25
50FZB-20	信誉联盟 8	25	信誉联盟 50	信誉联盟 50	3	3	信誉联盟 2900
	信誉联盟 12	20
	信誉联盟 15	17
信誉联盟 50FZB-30	8	33	50	50	信誉联盟 3	3	2900
	12	30
	15	25
信誉联盟 50FZB-45L	8	48.5	信誉联盟 50	信誉联盟 32	信誉联盟 7.5	3	2900
	12	信誉联盟 45
	15	信誉联盟 40
信誉联盟 65FZB-20L	20	23	65	50	4	信誉联盟 3.5	2900
	25	信誉联盟 20
	信誉联盟 30	信誉联盟 17
65FZB-30L	20	信誉联盟 33	信誉联盟 65	50	7.5	信誉联盟 3.5	信誉联盟 2900
	信誉联盟 25	信誉联盟 30
	30	信誉联盟 25
信誉联盟 65FZB-40L	信誉联盟 20	42	信誉联盟 65	信誉联盟 50	信誉联盟 11	3.5	2900
	25	40
	30	30
65FZB-45L	20	47	65	信誉联盟 50	信誉联盟 11	信誉联盟 3.5	2900
	25	45
	30	40
65FZB-50L	信誉联盟 20	52	65	50	15	3.5	2900
	信誉联盟 25	50
	信誉联盟 30	45
80FZB-20L	信誉联盟 30	23	80	65	5.5	4	2900
	信誉联盟 40	20
	50	15
信誉联盟 80FZB-30L	40	33	80	65	11	信誉联盟 4	信誉联盟 2900
	50	30
	60	25
80FZB-45L	40	信誉联盟 48.5	80	65	信誉联盟 15	4	2900
	50	45
	信誉联盟 60	40
注：FZB型氟塑料自吸泵若规格型号超出此范围，我厂可根据用户要求予以调整

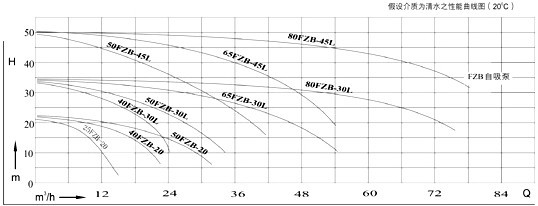

性能曲线图：

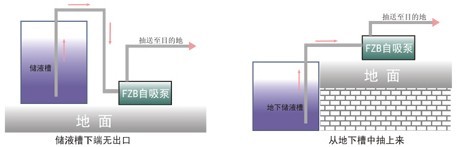

安装示意图：

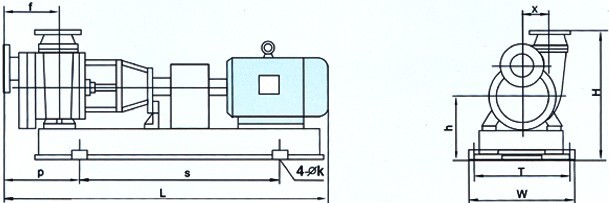

安装尺寸图：

系列	信誉联盟型号	外型及安装尺寸								进口法兰尺寸						信誉联盟出口法兰尺寸
系列	信誉联盟型号	信誉联盟 L	S	P	f	W	信誉联盟 T	信誉联盟 H	h	x	k	i	j	信誉联盟 m	信誉联盟 n-d	e	g	n	4-t
短支架	信誉联盟 32FZB-15	信誉联盟 450	信誉联盟 100	信誉联盟 160	信誉联盟 80	180	140	230	信誉联盟 90	55	10	32	90	信誉联盟 120	4-11	32	90	120	信誉联盟 4-11
	40FZB-20	信誉联盟 590	310	160	110	信誉联盟 220	170	信誉联盟 305	140	65	信誉联盟 12	信誉联盟 40	100	信誉联盟 130	4-13	信誉联盟 40	信誉联盟 100	130	信誉联盟 4-13
	信誉联盟 40FZB-30	590	310	160	110	220	170	305	信誉联盟 140	80	信誉联盟 12	40	100	信誉联盟 130	信誉联盟 4-13	40	信誉联盟 100	130	信誉联盟 4-13
	信誉联盟 50FZB-20	590	310	160	信誉联盟 110	220	170	305	信誉联盟 140	信誉联盟 65	12	信誉联盟 50	信誉联盟 100	信誉联盟 130	4-13	信誉联盟 50	100	信誉联盟 130	4-13
	信誉联盟 50FZB-30	590	310	信誉联盟 160	110	220	信誉联盟 170	305	信誉联盟 140	80	信誉联盟 12	信誉联盟 50	100	130	信誉联盟 4-13	50	100	信誉联盟 130	信誉联盟 4-13

系列	信誉联盟型号	信誉联盟外型及安装尺寸								信誉联盟进口法兰尺寸						出口法兰尺寸
系列	信誉联盟型号	L	S	P	f	信誉联盟 W	T	信誉联盟 H	信誉联盟 h	x	k	信誉联盟 i	j	m	信誉联盟 n-d	信誉联盟 e	g	信誉联盟 n	信誉联盟 n-t
信誉联盟长支架	信誉联盟 65FZB-20L	1100	600	250	180	390	信誉联盟 350	信誉联盟 440	信誉联盟 212	信誉联盟 80	20	65	信誉联盟 145	信誉联盟 185	4-18	50	125	165	4-18
	信誉联盟 65FZB-30L	1200	660	300	信誉联盟 200	450	信誉联盟 400	信誉联盟 480	信誉联盟 232	100	信誉联盟 24	信誉联盟 65	145	信誉联盟 185	4-18	50	信誉联盟 125	信誉联盟 165	4-48
	80FZB-20L	信誉联盟 1200	660	300	信誉联盟 200	450	信誉联盟 400	480	232	100	24	80	160	信誉联盟 200	信誉联盟 8-18	信誉联盟 65	145	185	4-18
	信誉联盟 80FZB-30L	1240	740	330	信誉联盟 210	500	450	信誉联盟 520	260	信誉联盟 110	信誉联盟 24	信誉联盟 80	160	200	8-18	65	145	信誉联盟 185	信誉联盟 4-18

使用注意事项：

安装

1.泵经长途运输到达使用现场，安装前须检查整机零件是否完好无损，紧固件应予紧固，检查泵轴与电机轴的同心度，如有移位，应予校正。

信誉联盟 2.安装时要尽量减少吸入管路的水力损失，不得装小于90°的弯头，进口管路上90°的弯头不要超过2个，泵进口应设滤网，防止大块杂质进入泵内，保证泵能正常运转，安装时尽可能的减少进口管路长路（这样会减少进口管路空气，从而减少自吸时间，增加工作效率）。

3.进水管的连接螺栓一定要均力拧紧，密封一定要严密，绝对不能漏气，尽量使用软质的法兰密封垫（如氟橡胶），否则会严重影响泵的自吸性能。

操作使用注意事项

信誉联盟 1.检查电机运转方向与泵的运转方向标记是否一致，切勿反转！

信誉联盟 2.泵体内须注满液体才能启动运转，严禁空运转。泵在规定的自吸高度范围内如果7～10分钟尚不能出液，应立即停机检查原因（主要检查进口管是否漏气，以防泵内工作液升温，损坏泵机。

3.第一次在泵体内注液后一般不需再注液，但停机时间长或停机后密封有泄漏现象存在，泵内液体损失，在第二次开车前应先检查泵内存液情况，加满液后再开车。
4.冬季长期不使用时，应排尽泵体内的液体，以免受冷冻，不能正常工作。
